逆功率保護的原理
返回列表
來源：
發布日期： 2022.06.01
瀏覽量：1
發電機逆功率保護又稱功率方向保護。一般來說，發電機的功率方向應該是發電機流向母線的方向，但當發電機失磁或出現其他原因時，發電機可能成為電機運行，即從系統中吸收有功功率。這是逆功率。當逆功率達到一定值時，發電機的保護動作，或動作于發信號，或動作于跳閘。
汽輪機主閥關閉后，并網汽輪發電機作為同步電機運行:吸收有功功率，拖動汽輪機旋轉，將無功功率發送給系統。由于汽輪機主閥已經關閉，汽輪機尾葉與剩余蒸汽之間的摩擦造成了鼓風損失，造成長期過熱損壞。燃?xì)廨啓C(jī)和水輪機也是原動機損壞的主要原因。發電機逆功率保護主要是保護汽輪機免受損壞。
以往自行設計的發電機不設逆功率保護，采取了以下措施:
(1)主閥關閉后，在控制室發出信號。如誤關閉主閥，經檢查后可迅速恢復蒸汽供應，使機組正常運行。如果不能在幾分鐘內恢復，值班人員可以將發電機插座開關斷開。
(2)采用聯鎖方式。當主閥關閉時，發電機通過主閥輔助觸點延時切斷。上述方法雖然可行，但存在不能準確反映主閥關閉狀態的缺點。歐洲一些國家為了及時發現逆功率異常情況，在發電機上加裝逆功率保護裝置，對汽輪機進行保護。當主閥誤關閉或機爐保護動作關閉主閥和發電機出口開關不跳閘時，發電機進入電機運行狀態，發電機從系統中吸收有功和無功功率，發電機處于工作狀態，且無損耗，但由于爆炸會導致汽輪機尾葉過熱，造成汽輪機尾葉損壞事故。因此，大型機組不允許在這種情況下長時間運行，最多只有幾分鐘。
原理

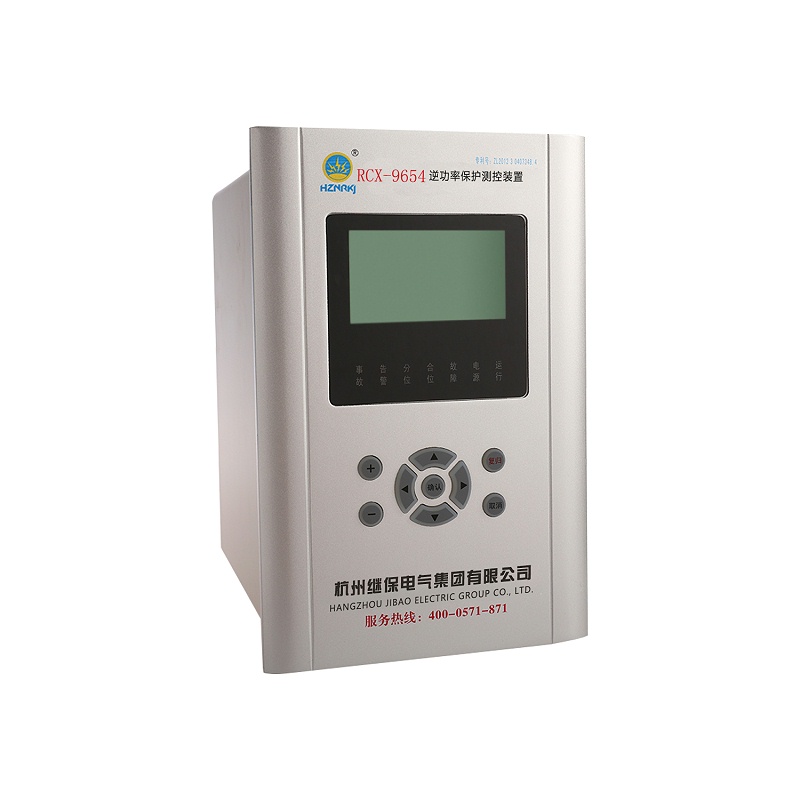

當發電機有逆功率時(外部電源指向發電機，即發電機變?yōu)殡姍C(jī)狀態)，反向功率保護動作斷路器跳閘。需要采集三相電壓和兩相電流信號。
由于一次能源的形式不同，可以制造不同的發電機。在水資源和水輪機的共同作用下，可以制造出水輪發電機。由于水庫容量和水頭落差的不同，可以制作不同容量和速度的水輪發電機。利用煤炭、石油等資源，和鍋爐、汽輪機蒸汽機一樣，可以制成汽輪發電機，這類發電機多為高速電機(3000rpm)。此外，還有各種利用太陽能、風能、原子能、地?zé)崮堋⒊毕?、生物能等的發電機。另外，由于發電機的工作原理不同，又分為直流發電機、異步發電機和同步發電機。在大型發電機中廣泛使用的是同步發電機。
