線路保護測控裝置

我公司的線路保護測控裝置適用于適用于110KV以下電壓等級的不接地系統、電阻接地系統及直接接地系統，就是用于對進線柜和出線柜進行保護和測量的裝置。目前我司線路保護測控裝置可分為95S系列、96S系列及7系列，全方位滿足項目不同需求。

全國熱線

手機號：177-3022-4534

introduce

產品介紹

? 本公司線路保護測控裝置具有完善的保護功能、測控功能、故障錄波、事件記錄、斷路器遙控分合、保護功能壓板的投/退、定值修改及定值區的切換等功能，同時具備485通訊接口、以太網通訊接口、光纖通訊接口等多種通訊接口，并支持Modbus-RTU規約、103規約、IEC61850-MMS規約以及對時方式支持SNTP對時，B碼對時，GPS脈沖對時。工作電源可特殊定制DC 24V/DC48V 等，裝置自帶防跳回路，出口可配置，可采用有源開入。

保護功能

? 三段相過流保護；相過流反時限保護；三段零序過流保護；零序反時限保護；三相一次重合閘（不檢、檢無壓、檢同期）；合閘后相電流/零序電流加速保護；過負荷保護；速斷保護；低頻低壓減載保護；過負荷告警；零序電流告警；接地告警；頻率異常；彈簧未儲能告警；控制回路斷線告警；TWJ異常告警；PT斷線告警；CT斷線告警；故障波形記錄。

parameter

產品參數

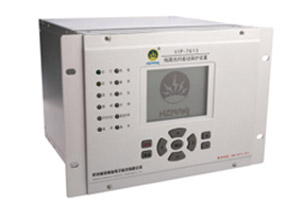

VIP-7000系列線路保護測控裝置

名稱	7000系列線路保護裝置
工作電源	DC220V DC110V
交流量采集	支持4路電壓輸入（三相電壓，抽取電壓），4路電流輸入（三相保護電流、一相零序電流）
開關量采集	支持21路開入
繼電器出口	11對獨立出口
通訊回路	配置3個以太網，支持IEC61850-MMS通信規約與監控系統通訊
測控功能	Ia、Ib、Ic、3I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、COSφ、F等14個模擬量的遙測；遙控分合閘
其他	詳情見說明書或咨詢客服

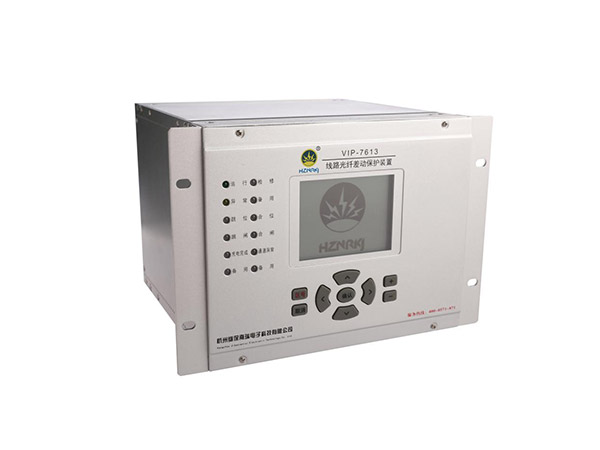

裝置分類	VIP-7611線路保護裝置、7613線路光纖差動保護裝置、7615線路距離保護裝置等產品。
適用范圍	適用于35kV電壓等級輸電線路的主保護及后備保護。

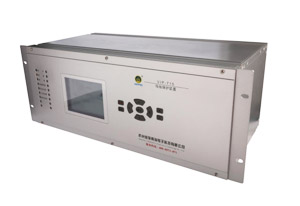

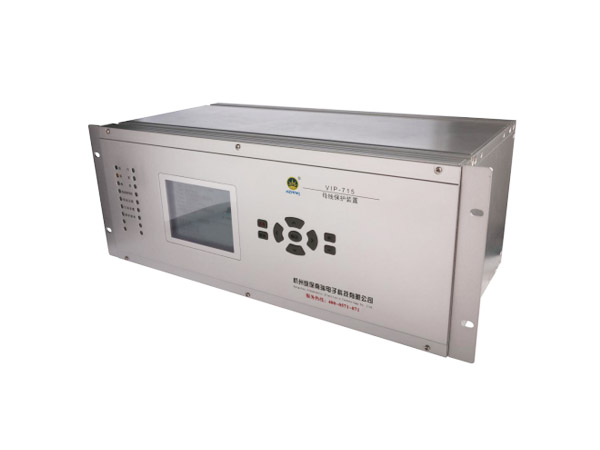

VIP-741高壓輸電線路成套保護裝置

（線路距離）

VIP-743（距離+光差）

名稱	700系列距離保護
工作電源	DC220V DC110V
交流量采集	支持4路電壓輸入（三相電壓，同期電壓），7路電流輸入（三相保護電流，三相測量電流，零序電流）
開關量采集	支持21路開入
繼電器出口	11對獨立出口
通訊回路	配置3個以太網，支持IEC61850-MMS通信規約與監控系統通訊
測控功能	Ia、Ib、Ic、3I0、Ua、Ub、Uc、Uab、Ubc、Uca、P、Q、COSφ、F等14個模擬量的遙測；遙控分合閘
其他	詳情見說明書或咨詢客服
適用范圍	適用于110kV,66kv電壓等級的線路保護一體化裝置。

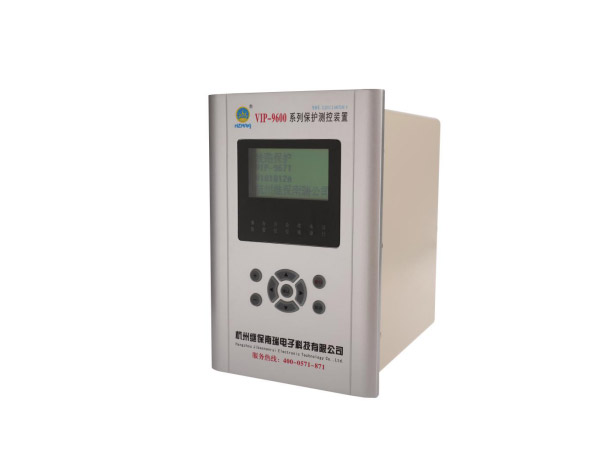

VIP-9671X系列線路保護測控裝置

名稱	96系列線路保護裝置
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	13路，不同型號的保護裝置模擬量定義不同
開關量采集	14個，可擴展兩個；已定義的非電量若處于退時為普通開關量
繼電器出口	10個（含告警/跳閘信號各一個），可擴展3個；自帶一路裝置失電信號
通訊回路	2路485，Modbus-RTU協議，第2路可用于時鐘對時；1路以太網103協議
防跳回路	標準配置均帶防跳回路（訂貨時說明也可不帶）
測控功能	有功、無功、功率因素及頻率、電度、斷路器遙控分合
其他	事件記錄和故障錄波、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目，不需要帶距離測控的線路保護。

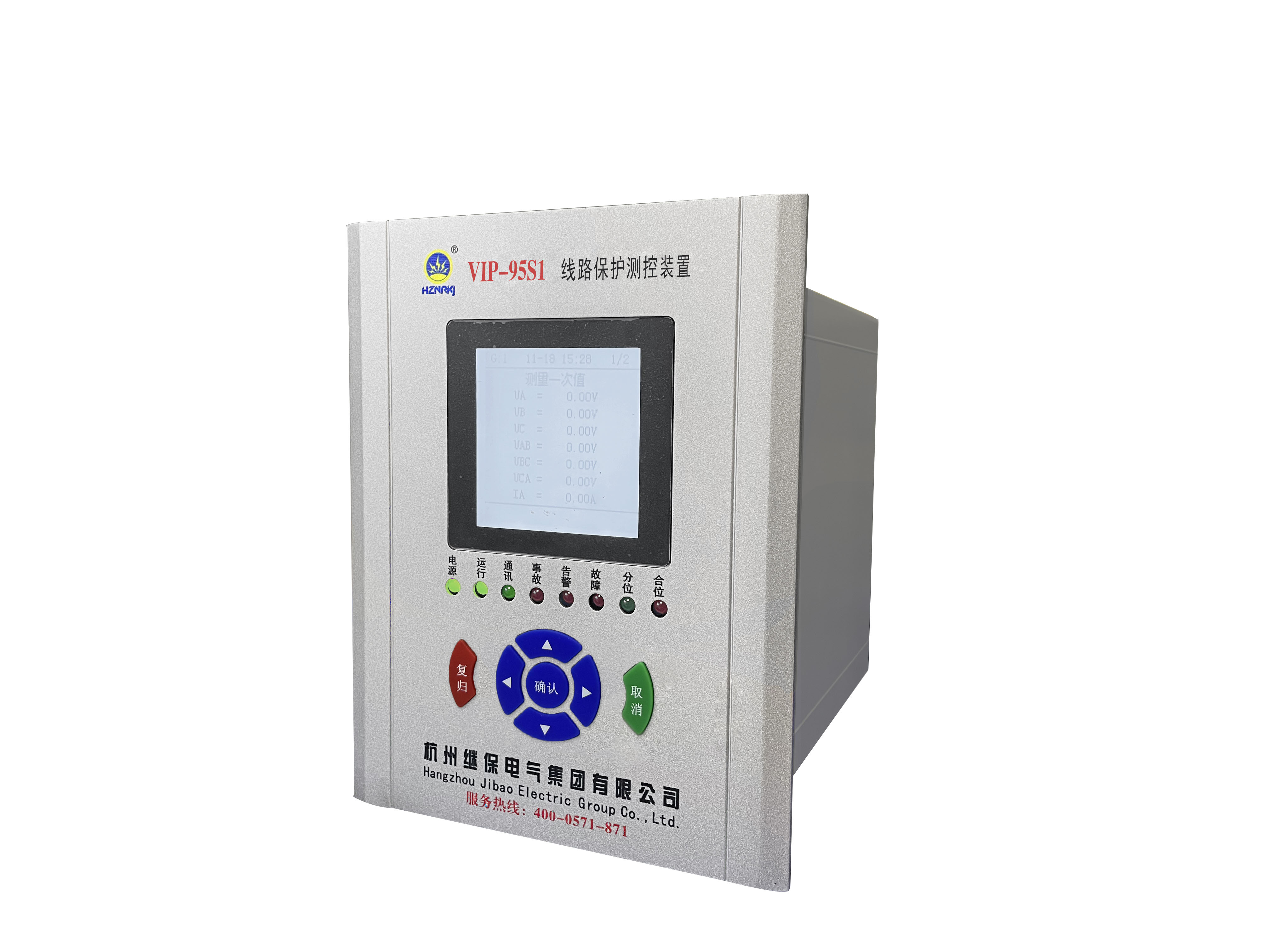

VIP-95S1線路保護測控裝置

名稱	95S1線路保護
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
開入量采集	具有14路遙信開入采集
開關量采集	8個，已定義的非電量，在保護投退中關閉后為普通開關量
繼電器出口	8路繼電器出口
485通訊回路	1路RS485通訊端口，1路B碼對時端口（第二路可切換為RS485通訊）
防跳回路	可帶
測控功能	有功、無功、功率因素及頻率、斷路器遙控分合
其他	事件記錄、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	主要用于35KV、10KV、6KV等電壓等級的用戶工程和35KV、10KV、6KV及以下電壓等級變電站、電廠等電力二次設備。

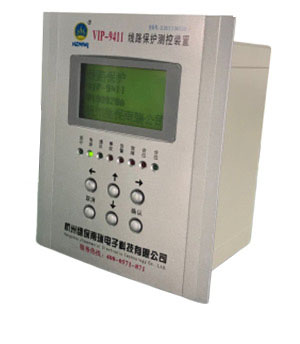

VIP-9411線路保護測控裝置

名稱	94系列線路保護
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	8路，6路電流，2路電壓
開關量采集	8個，已定義的非電量，在保護投退中關閉后為普通開關量
繼電器出口	6個，其中有2個為告警/跳閘信號出口
485通訊回路	1路，Modbus-RTU標準協議
測控功能	有功、無功、功率因素及頻率、斷路器遙控分合
其他	事件記錄、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	主要用于環網柜、450柜等。

RCX-9301線路保護測控裝置

名稱	93系列線路保護
工作電源	AC/DC：85~265V；可特殊定制DC24V、DC48V等
交流量采集	8路，4路電流，4路電壓
開關量采集	8個，已定義的非電量，在保護投退中關閉后為普通開關量
繼電器出口	6個，其中有2個為告警/跳閘信號出口
485通訊回路	1路，Modbus-RTU標準協議
測控功能	有功、無功、功率因素及頻率、斷路器遙控分合
其他	事件記錄、保護功能壓板的投/退、定值修改及定值區的切換
適用范圍	主要用于充氣柜、固體絕緣柜、 450小型開關柜等。
